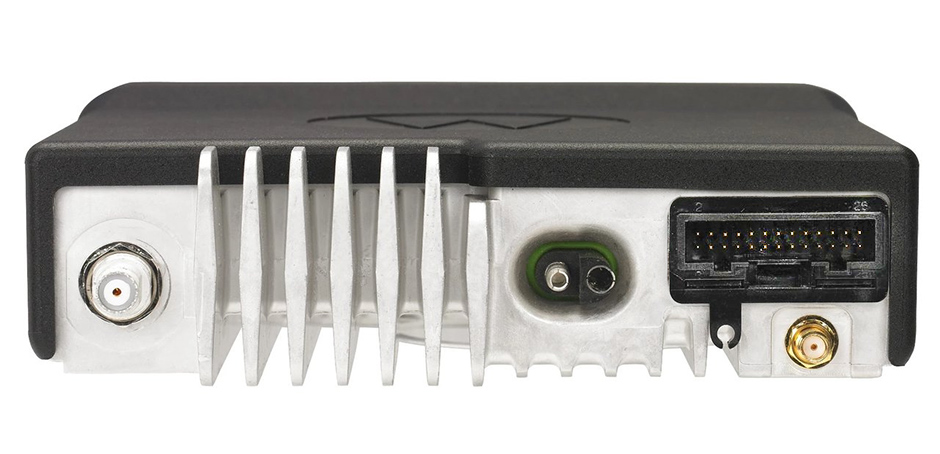

Popis zapojení konektoru externího příslušenství pro mobilní radiostanice (vysílačky) Motorola DM4000 řady (platí i pro DM4000e). Zapojení je stejné i pro radiostanice Motorola DM3000 (DM3400, DM3401, DM3600 a DM3601). Pro připojení externích zařízení ke konektoru radiostanice DM4000 řady (také DM3000) se pak využívá sada PMLN5072 HW kit pro externí konektor.
Číslo pinu | Název pinu | Funkce pinu |
1 | USB+ | USB + (data) |
2 | USB- | USB 1 (data) |
3 | VBUS | USB napájení (5V z USB příslušenství/kabelu) |
4 | USB/MAP_ID GND | USB/MAP_ID zem |
5 | MAP_ID_2 | Identifikátor příslušenství |
6 | MAP_ID_1 | Identifikátor příslušenství |
7 | SW B+ | Napájení (spínané) |
8 | PWRGND | Zem pro napájení |
9 | SPKR- | Reproduktor - (min. impedance 3.2 Ohm) |
10 | SPKR+ | Reproduktor + - (min. impedance 3.2 Ohm) |
11 | Tx Audio | Mikrofonní vstup ze zadního konektoru |
12 | Audio GND | Zem pro audio |
13 | AUX Audio 1 | PUBLIC Address 1 |
14 | Rx Audio | Přijímané audio (fixní úroveň audio signálu) |
15 | AUX Audio 2 | PUBLIC Address 2 |
16 | GND | Zem |
17 | GP5-1 (PTT) | PTT vstup (klíčování, 5V po přizemnění je aktivované PTT a externí mikrofonní vstup) |
18 | GND | Zem |
19 | GP5-2 (Monitor) | Aktivace funkce Monitor, 5V |
20 | GP5-6 | Programovatelný vstup |
21 | GP5-3 | Programovatelný vstup |
22 | GP5-7 | Programovatelný vstup |
23 | EMERGENCY | Spínač funkce nouze (Emergency) |
24 | GP5-7 | Programovatelný vstup |
25 | IGN SENSE | Zapnutí/vypnutí radiostanice (Ignition Sense) |
26 | VIP-1 | Externí alarm, 12V |
